产品概述

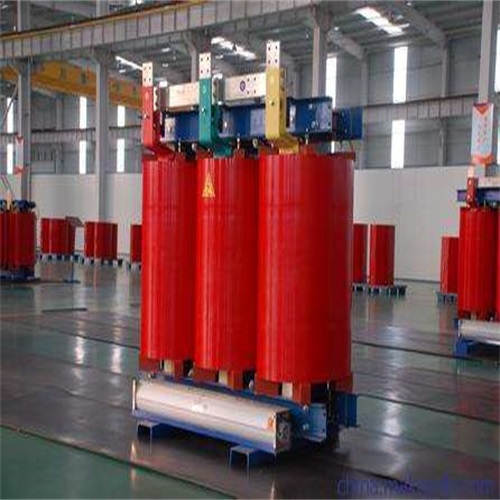

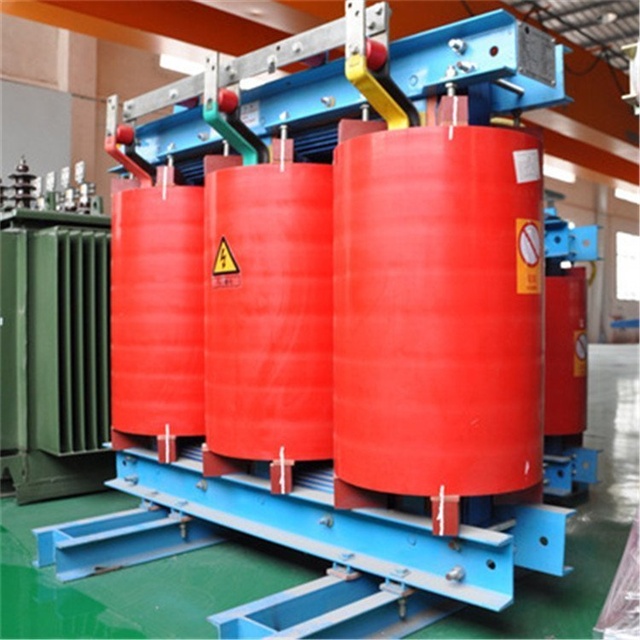

SCB13-315kVA武陵干式变压器是一款专为小型商铺地下室配电系统设计的高效节能型电力设备。该变压器采用环氧树脂浇注绝缘技术，具备阻燃自熄、防潮防尘、运行可靠等特点，能够满足地下室等空间受限、环境复杂的配电需求。其额定容量为315kVA，适用于商业店铺、地下车库、小型工厂等场所的电力分配与转换。

主要特点

• 高可靠性：采用优质硅钢片和低损耗设计，空载损耗与负载损耗均优于标准GB/T 10228-2015，长期运行稳定。

• 安全阻燃：环氧树脂浇注绕组，具有自熄性，遇火不蔓延，无有毒气体释放，适合地下室等封闭空间。

• 低噪音：通过优化铁芯磁路和夹件结构，运行噪音≤50dB（A级水平），不影响商铺日常经营。

• 防潮防尘：全封闭浇注结构，防护等级IP20（可定制IP23），适应地下室潮湿、多尘环境。

• 免维护：无油化设计，减少了定期换油、过滤等维护工作，降低运维成本。

• 紧凑结构：体积较传统武陵油浸式变压器缩小约30%，便于地下室有限空间内安装。

用途说明

SCB13-315kVA武陵干式变压器主要应用于以下场景：

• 小型商铺、超市、餐饮店等商业场所的配电系统，提供380V/220V低压供电。

• 地下室配电房或电缆竖井内，替代武陵油浸式变压器，消除漏油和火灾隐患。

• 小型工厂、作坊的动力与照明混合负载，支持短时过载能力（120%额定负载持续2小时）。

• 老旧小区改造中的配电增容与替换，配合智能电表与远程监控系统。

核心技术参数

结构组成

• 铁芯：优质冷轧取向硅钢片，45°全斜接缝，步进叠积，降低空载电流与损耗。

• 高压绕组：铜导线绕制，环氧树脂真空浇注，层间F级聚酯薄膜绝缘。

• 低压绕组：铜箔绕制，树脂自粘，端部加固处理，抗短路能力强。

• 温控系统：内置PT100铂热电阻，配数显温控仪，超温报警/跳闸（可选）。

• 外壳：不锈钢或冷轧钢板喷塑，带通风百叶窗和门锁，可选IP23防雨型。

应用优势（与油浸式对比）

选型与安装建议

选购SCB13-315kVA干式变压器时，需确认以下条件：

• 供电系统电压等级：一次侧通常为10kV，二次侧0.4kV，需与市电匹配。

• 负载特性：商铺设备总功率应小于变压器额定容量，并预留10%-15%余量。

• 环境温度：地下室更高温度不超过40℃，相对湿度低于95%（无凝露）。

• 通风散热：安装位置须保证自然通风或增设风机，进风口与出风口面积不小于0.5m²。

• 接地要求：变压器中性点、外壳及金属构件均应可靠接地，接地电阻≤4Ω。

质量保证与认证

该型号变压器符合GB 1094.11-2007、GB/T 10228-2015等标准，并通过了CCC强制认证或CE国际认证。出厂前进行空载、负载
